Landmaschinenketten DIN 8189 / Werksnorm

Agricultural chains according to DIN 8189 / works standard

Landmaschinenketten Info PDF

Category:

Landmaschinenketten-DIN-8189-Werksnorm

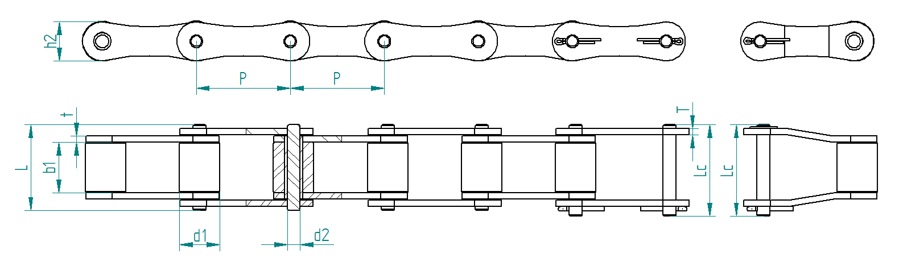

Kettentyp Teilung lichte

Weite

 Rollen-Ø Bolzen-Ø Bolzenlänge Laschen-höhe Laschen- dicke Min. Bruchkraft Mittlere Bruchkraft Gewicht / Meter
Chain type Pitch Inner width Roller – Ø Pin – Ø Pin length Plate height Plate thickness Min. tensile strength Average tensile str. Weight / meter
ISO P

[mm]		 b1 min.

[mm]		 d1 max.

[mm]		 d2 max.

[mm]		 L max.

[mm]		 Lc max.

[mm]		 h2 max.

[mm]		 t

[mm]		 T

[mm]		 FU

[kN]		 FB

[kN]		 q

[kg/m]
S 32 29,21 15,88 11,43 4,45 26,7 28,8 13,2 1,8 1,8 8,0 21,6 0,86
S 32 V 29,21 15,88 11,43 5,08 27,3 29,7 13,5 2,1 2,1 25,0 27,0 0,96
S 42 34,93 19,05 14,27 7,00 34,3 37,0 19,8 2,8 2,8 27,0 50,8 1,60
S 45 41,40 22,23 15,24 5,72 37,7 40,4 17,3 2,8 2,8 18,0 36,1 1,66
S 51 38,10 16,00 15,24 7,72 30,9 33,8 17,3 2,8 2,8 28,0 30,8 1,48
S 52 L 38,10 16,40 15,24 5,72 30,9 33,8 16,5 2,5 2,5 29,2 32,2 1,36
S 52 38,10 22,23 15,24 5,72 37,7 40,4 17,3 2,8 2,8 18,0 36,1 1,68
55 V 41,40 22,23 17,90 8,22 39,3 42,4 20,0 3,0 3,0 42,0 45,0 2,22
S 55 41,40 22,23 17,78 5,72 37,7 40,4 17,3 2,8 2,8 18,0 36,1 1,80
S 55 R 41,40 22,23 17,78 8,90 41,0 44,0 22,4 3,5 3,5 45,0 73,1 2,49
S 55 RH 41,40 22,23 17,78 8,90 43,2 46,4 22,4 4,0 4,0 65,0 84,5 2,74
S 62 41,91 26,20 19,05 5,72 40,3 43,0 17,3 2,5 2,5 26,7 36,1 1,87
S 77 58,34 22,23 18,26 8,90 43,2 46,4 26,2 4,0 4,0 45,0 73,1 2,66
S 88 66,27 28,58 22,86 8,90 49,8 53,0 26,2 4,0 4,0 45,0 73,1 3,25
CA 642 41,40 19,00 15,88 8,28 36,1 39,1 21,2 3,0 3,0 50,0 55,0 1,98
CA 650 50,80 18,90 25,00 9,53 40,4 44,7 25,0 4,0 4,0 90,0 95,5 3,49
CA 650 F2 50,80 19,00 25,00 11,28 49,2 53,7 25,0 3,5 5,0 138,0 140,0 4,36
