Fleyerketten Baureihe BL ISO 4347 DIN5152 III

Leaf chains series BL (ISO 4347 / DIN 8152)

Fleyerketten INFO PDF

Categories: ,

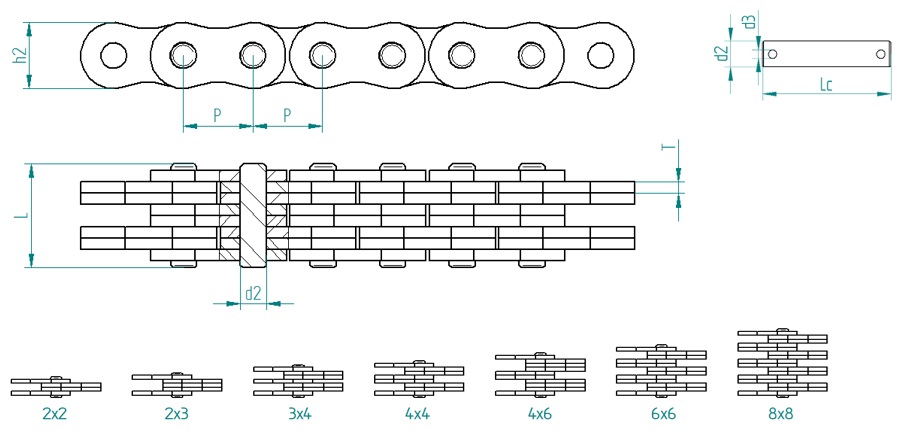

Flyerketten-Baureihe-BL-ISO434-DIN8152-3

Kettentyp Kettentyp Teilung Laschen- kombination Bolzen-Ø Bolzenlänge Laschen-höhe Laschen-stärke Min. Bruchkraft Mittlere Bruchkraft Gewicht / Meter
Chain type Chain type Pitch Lacing Pin – Ø Pin length Plate height Plate thickness Min. tensile strength Average tensile str. Weight / meter
ISO ANSI P

[mm]		 d2 max.

[mm]		 L max.

[mm]		 Lc max.

[mm]		 h2 max.

[mm]		 T

[mm]		 FU

[kN]		 FB

[kN]		 q

[kg/m]
LH 2822 BL 1422 44,45 2 x 2 14,29 33,6 39,4 42,67 6,55 191,3 226,6 6,1
LH 2823 BL 1423 44,45 2 x 3 14,29 40,2 46,9 42,67 6,55 191,3 226,6 7,6
LH 2834 BL 1434 44,45 3 x 4 14,29 53,4 60,3 42,67 6,55 315,8 375,5 10,6
LH 2844 BL 1444 44,45 4 x 4 14,29 60,0 71,1 42,67 6,55 382,6 453,3 12,2
LH 2846 BL 1446 44,45 4 x 6 14,29 73,2 80,2 42,67 6,55 382,6 453,3 15,2
LH 2866 BL 1466 44,45 6 x 6 14,29 86,4 97,7 42,67 6,55 578,3 680,8 18,2
LH 2888 BL 1488 44,45 8 x 8 14,29 112,8 121,6 42,67 6,55 765,1 900,8 24,3
LH 3222 BL 1622 50,80 2 x 2 17,46 39,1 46,2 48,74 7,52 289,1 343,6 8,0
LH 3223 BL 1623 50,80 2 x 3 17,46 46,6 51,3 48,74 7,52 289,1 343,6 10,0
LH 3234 BL 1634 50,80 3 x 4 17,46 61,8 66,5 48,74 7,52 440,4 520,8 14,0
LH 3244 BL 1644 50,80 4 x 4 17,46 69,3 82,9 48,74 7,52 578,3 682,3 16,0
LH 3246 BL 1646 50,80 4 x 6 17,46 84,5 89,0 48,74 7,52 578,3 682,3 20,0
LH 3266 BL 1666 50,80 6 x 6 17,46 99,6 112,2 48,74 7,52 857,4 988,6 24,0
LH 3288 BL 1688 50,80 8 x 8 17,46 129,9 141,6 48,74 7,52 1156,5 1366,5 32,0
LH 4022 BL 2022 63,50 2 x 2 23,81 51,8 62,2 60,33 9,91 433,7 520,0 15,9
LH 4023 BL 2023 63,50 2 x 3 23,81 61,7 71,6 60,33 9,91 433,7 520,0 20,0
LH 4034 BL 2034 63,50 3 x 4 23,81 81,7 96,5 60,33 9,91 649,4 780,0 27,8
LH 4044 BL 2044 63,50 4 x 4 23,81 91,6 101,0 60,33 9,91 867,4 1040,5 31,8
LH 4046 BL 2046 63,50 4 x 6 23,81 111,5 120,9 60,33 9,91 867,4 1040,5 40,0
LH 4066 BL 2066 63,50 6 x 6 23,81 131,4 143,3 60,33 9,91 1301,1 1560,0 47,5
LH 4088 BL 2088 63,50 8 x 8 23,81 171,3 182,5 60,33 9,91 1734,8 2080,5 63,5
